一、系统特点

    有线电视系统是指住宅小区和机关、企事业单位宿舍等居民集中居住区人民群众收听收看广播电视节目的传输网络。

二、有线电视的主要部件

    有线电视系统的主要部件有：放大器、混合器与分波器、分配器、分支器、用户插座、串接单元及射频同轴电缆。

    A、放大器

    放大器的作用是放大电视信号，用于因电视电缆太长而需补偿分配器或分支器的损耗。放大器有天线放大器、频道放大器、线路放大器、分配放大器等。

    （1）天线放大器  距电视发射台远、磁场弱的时候使用，因为它是用来放大弱信号的，所以也称为低电平放大器。

    （2）频道放大器  分为单频道放大器和宽频道放大器。单频道放大器是用来放大某一频道全电视信号的放大器；宽频道放大器是把几个天线接收到的各频道信号经过混合器后一同放大。

    （3）干线放大器 干线放大器用于补偿干线上的能量损耗，且具有自动增益控制的功能。

    （4）分配放大器 用于提高信号电平以满足分配器及分支器的需要。

    B、混合器及分波器

    混合器与分波器相反，它是将一个输入端的多个频道信号分解成多路输出，每一个输出端覆盖着其中某一个频段的器件。把混合器的输入及输出端反过来使用就成了分波器了。

    C、分配器

    分配器是分配高频信号电能的装置。其作用是把混合器或放大器送来的信号平均分成若干份，送给向条干线，向不同的用户区提供电视信号，并能保证各部分得到良好的匹配，同时保持各传输干线及各输出端之间的隔离度。实用中按分配器的端数有二分配器、三分配器、四分配器及六分配器等。

    D、分支器

    其功能是在高电平馈电线路传输中，以较小的插入损失，从干线上取出部分信号分送给各用户端。分支器通常由变压器型定向耦合器和分配器组成。常用的类型有二分支器和四分支器。

    E、用户插座

    用户电视机从这个插座得到电视信号，安装高度一般为0.3米或1.8O米，与电源插座相距不要太远。它是用户惟一能看得见的器件，颜色需与墙面相协调。

    F、串接单元

    串接单元又称一分支器或分支终端器，这与用户插座合为一体。它在系统分配网络中是一个一个串入支线中的。一分支器不宜串联很多，它的输入端、输出端不能接反。

    G、射频同轴电缆

    射频同轴电缆的作用是在电视系统中传输电视信号。它是由同轴的内外两个导体组成，内导体是单股实心导线，外导体为金属编织网，内外导体之间充有高频绝缘介质，外面有保护层。目前常的型号有SYV-75-9（作干线用）、SYV-75-5（作支线用）。

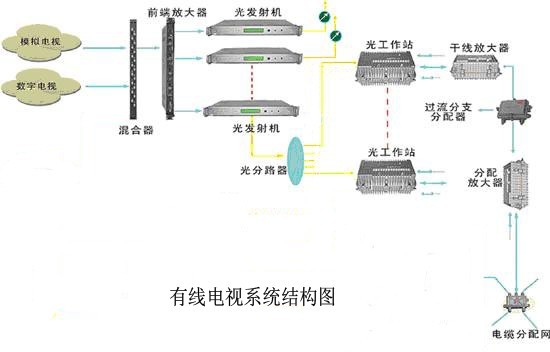

三、有线电视系统结构图（例）

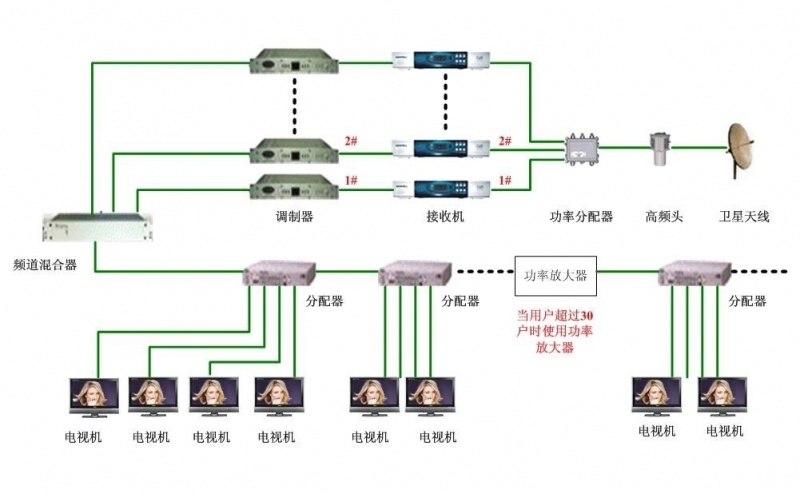

四、卫星电视接收系统结构图（例）
